Manuelles Ausrichten des Druckkopfes

Versuchen Sie, den Druckkopf nach der automatischen Druckkopfausrichtung manuell auszurichten, wenn die Druckergebnisse nicht wie erwartet sind oder wenn gerade Linien versetzt gedruckt werden.

Hinweis

Was Sie benötigen: Zwei Blätter Normalpapier des Formats A4 oder Letter

  1. Überprüfen Sie, ob der Drucker eingeschaltet ist.

  2. Legen Sie zwei Blatt Normalpapier des Formats A4 oder Letter in Kassette 1 ein.

  3. Wählen Sie (Einrichten) im Bildschirm HOME aus.

    Der Einrichtungsmenü-Bildschirm wird angezeigt.

  4. Wählen Sie Wartung (Maintenance) aus.

    Der Bildschirm Wartung (Maintenance) wird angezeigt.

  5. Wählen Sie Druckkopfausrichtung - Manuell (Print Head Alignment - Manual) aus.

    Der Bestätigungsbildschirm wird angezeigt.

    Hinweis

    • Wählen Sie zum Ausdrucken und Prüfen der aktuellen Druckkopf-Ausrichtungswerte Kopfausrichtungswert drucken (Print the Head Alignment Value) aus.

  6. Prüfen Sie die Meldung, und wählen Sie dann Ja (Yes) aus.

    Nun wird das Muster für die Druckkopfausrichtung gedruckt.

  7. Wenn Wurden die Muster korrekt gedruckt? (Did the patterns print correctly?) angezeigt wird, stellen Sie sicher, dass das Muster korrekt gedruckt wurde; falls dem so ist, wählen Sie Ja (Yes) aus.

  8. Prüfen Sie die Meldung und wählen Sie dann Weiter (Next) aus.

    Der Eingabebildschirm für die Ausrichtung der Druckkopfposition wird angezeigt.

  9. Überprüfen Sie die ersten Muster und wählen Sie A aus. Suchen Sie in Spalte A das Muster, das die am wenigsten sichtbaren Striche aufweist, und wählen Sie dann die Nummer dieses Musters aus.

    Hinweis

    • Wenn alle Muster unterschiedlich aussehen, wählen Sie das Muster, das die am wenigsten sichtbaren vertikalen Striche aufweist.

      Schwach sichtbare vertikale Striche

      Sichtbare vertikale Striche

    • Wenn alle Muster unterschiedlich aussehen, wählen Sie das Muster, das die am wenigsten sichtbaren horizontalen Striche aufweist.

      Schwach sichtbare horizontale Striche

      Sichtbare horizontale Streifen

  10. Wiederholen Sie diese Schritte, bis Sie mit der Eingabe von Musternummern für die Spalten B bis N fertig sind, und wählen Sie dann OK aus.

  11. Prüfen Sie die Meldung und wählen Sie dann OK aus.

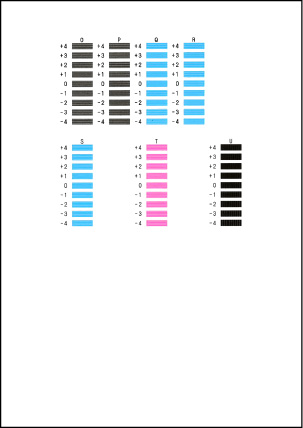

    Der zweite Mustersatz wird gedruckt.

  12. Überprüfen Sie die zweiten Muster und wählen Sie O aus. Suchen Sie in Spalte I das Muster, das die am wenigsten sichtbaren Striche aufweist, und wählen Sie dann die Nummer dieses Musters aus.

  13. Wiederholen Sie diese Schritte, bis Sie mit der Eingabe von Musternummern für die Spalten P bis U fertig sind, und wählen Sie dann OK aus.

  14. Wählen Sie OK aus, wenn die Bestätigungsmeldung angezeigt wird.
